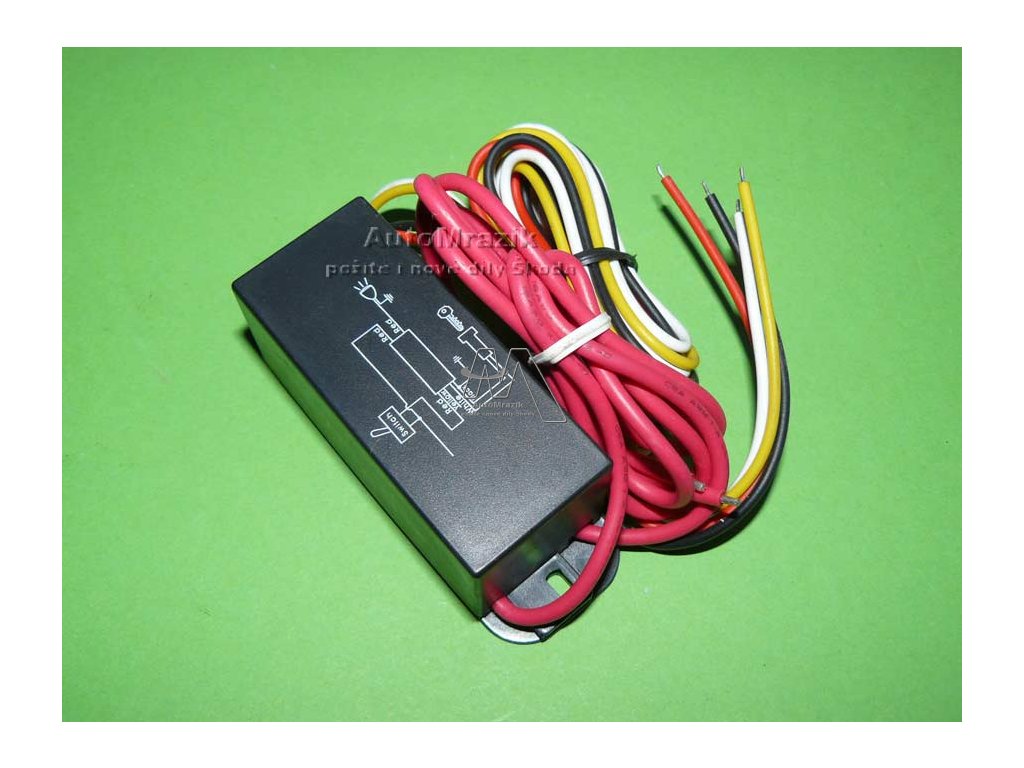

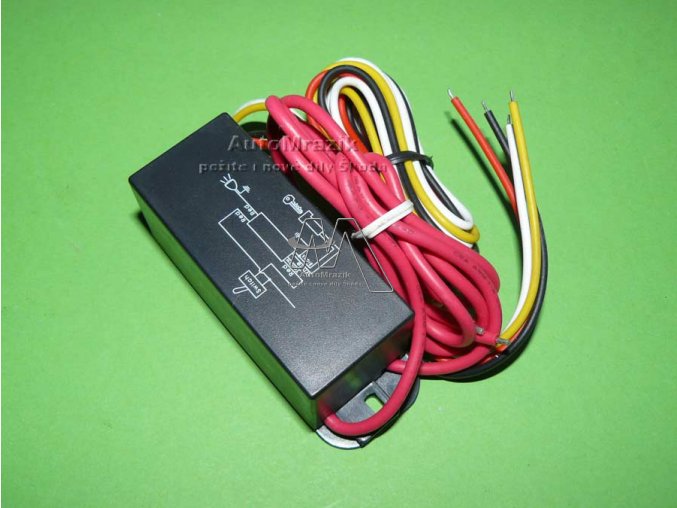

Automatické zapínání, rozsvícení světel

Spínač rozsvítí světla automobilu automaticky po nastartování motoru, zhasne světla po vypnutí motoru.

Technické parametry:
napájecí napětí: 12V
maximální spínaný proud: 30A
rozsah pracovních teplot: -40^oC až +85^oC

Funkce:
Po nastartování vozidla se kladným nebo záporným impulsem (žlutý nebo bílý vodič) za několik vteřin sepne relé spínače. Relé je sepnuté po dobu běhu motoru. Po vypnutí motoru - přerušení vstupního napětí (tenký červený vodič), se relé rozpojí a světla automobilu zhasnou.

Popis zapojení: ( je součástí balení i s technickým nákresem )

-Tenký červený vodič zapojte za klíček zapalování (svorku 15). Při vypnutém klíčku zapalování

 má spínač nulový odběr proudu a nezatěžuje baterii vozidla.

-Černý vodič spojte s kostrou vozidla (- pól).

-Žlutý vodič spojte s kontrolkou dobíjení (kladný spínací impuls)

-Bílý vodič spojte s kontrolkou mazání (záporný spínací impuls).

Vždy připojte jen žlutý nebo bílý vodič! Druhý nepřipojujte!

-Silné červené vodiče připojte paralelně ke spínači hlavních světel. Přes diodu s min. proudovou zatížitelností 6A (není souč. dodávky) připojte obrysová světla a osvětlení palubní desky.

Spínač lze vyřadit z činnosti vypínačem zapojeným v sérii se svorkou zapalování (spínač není

souč. dodávky).

Funkce:

Po nastartování vozidla se kladným nebo záporným impulsem (žlutý nebo bílý vodič) za několik vteřin sepne relé spínače. Relé je sepnuté po dobu běhu motoru. Po vypnutí motoru (přerušení vstupního napětí (tenký červený vodič) se relé rozpojí a světla automobilu zhasnou.

Funkci  zařízení A1100 je možné používat jen v denním režimu. Při snížené viditelnosti je nutné zapnout předepsané osvětlení vozidla

ručně pomocí standardního spínače světel. V tomto případě lze zapnout dálková světla a po vypnutí motoru svítí obrysová světla.
